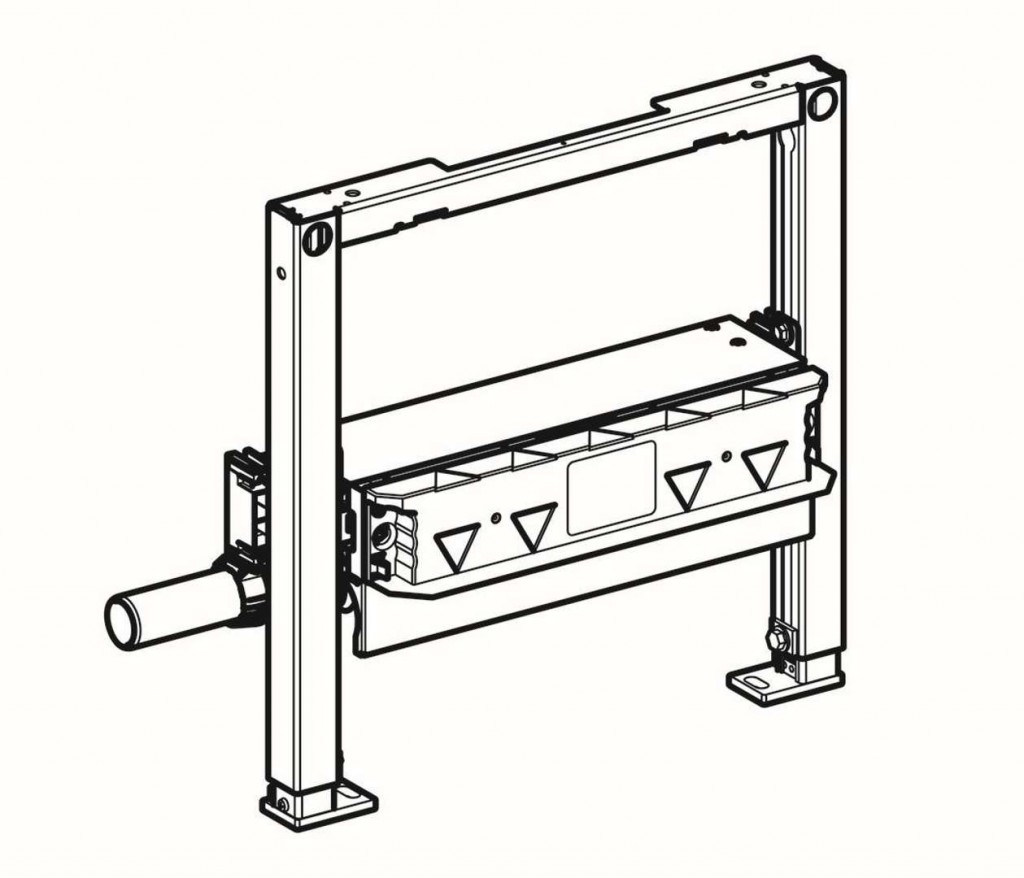

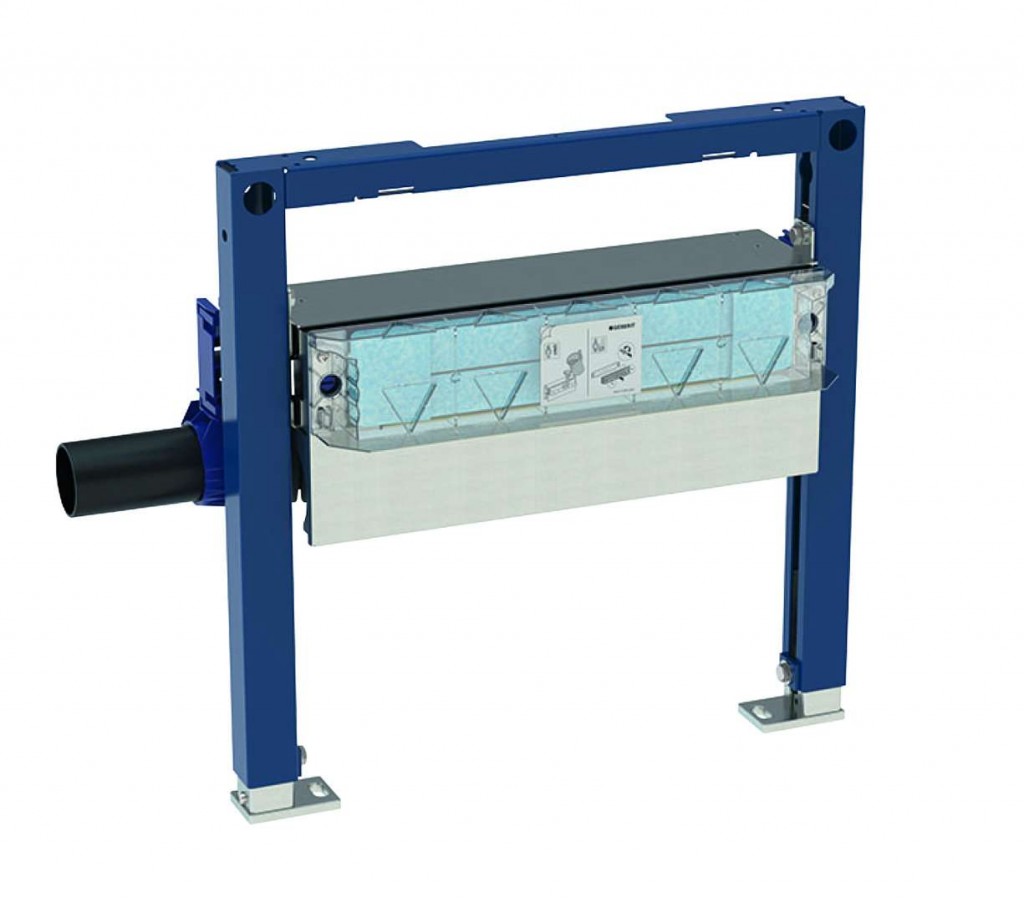

Inštalačný prvok pre sprchu, s odtokom v stene

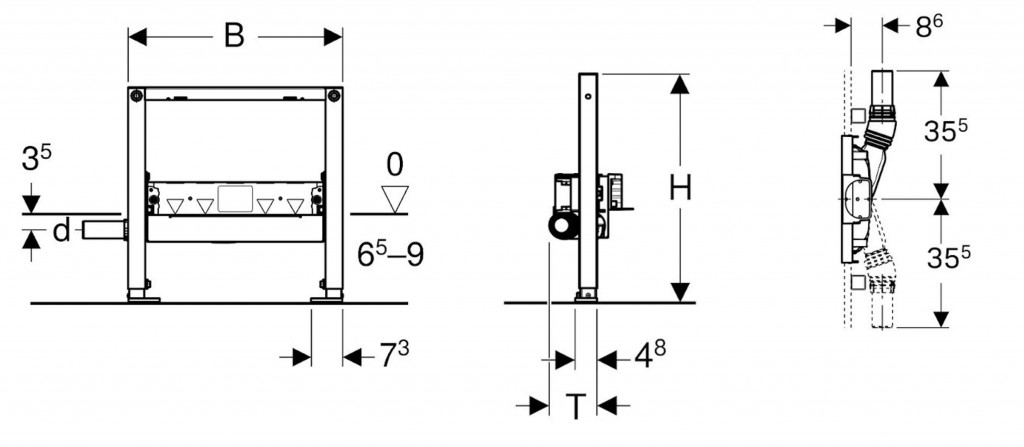

- stavebná výška: 50 cm (H)
- rozmery: DN40, d = Ø 40 mm, B = 50 cm, T = 11 cm
- pre výšku mazaniny u vtoku: 65-90 mm
účel použitia
- pre domové kúpeľne
- pre konštrukcie vykonávané suchým procesom
- na montáž do predstenových inštalácií čiastočne vysokých alebo vysokých na výšku miestnosti
- na montáž do inštalačných stien vysokých na výšku miestnosti
- na montáž do systémových stien Geberit Duofix čiastočne vysokých alebo vysokých na výšku miestnosti
- k odvodneniu spŕch v úrovni podlahy
- pre združené izolácie
- k zachyteniu odpadovej vody jednej samostatnej sprchovej hlavice
- na montáž pri veľmi malej hrúbke podlahy
- pre výšku mazaniny u vtoku ≥ 65 mm
vlastnosti
- výška vodného uzáveru len 30 mm sa líši od požiadaviek normy EN 1253
- samonosný rám s nanesenou práškovou farbou
- rám s vŕtanými otvormi Ø 9 mm pre upevnenie do drevenej konštrukcie
- podpery s protišmykovou úpravou
- pätnej dosky otočné
- hĺbka pätnej dosky vhodná na montáž do U profilov UW 50 a do systémových profilov Geberit Duofix
- nastaviteľná výška vtoku zápachové uzávierky
- hrúbka opláštenia 10-40 mm
- určené pre hrúbky obkladu na podlahu 2-26 mm
- určené pre hrúbky obkladu na podlahu 2-35 mm
- úroveň dotesnenie pre napojenie bez pnutia tesnenia nastaviteľná
- pripojenie odpadu bočné Integrovaná tesniaca netkaná textília
- tesniace netkaná textília s obvodovým presahom 10 cm, pre napojenie tesniacich systémov
technické údaje
- prietoková kapacita: 0.4 l / s
- výška vodného uzáveru: 30 mm
obsah dodávky
- pripojovacie rúrka z PE-HD, Ø 40 mm
- ochranný kryt s integrovaným vtokovým plechom
- upevňovací materiál
- Súprava pre predstenovú montáž nie je súčasťou dodávky, je potrebné objednať zvlášť
(GT)
Parametry
| Kód | 111.593.00.1 |
|---|
