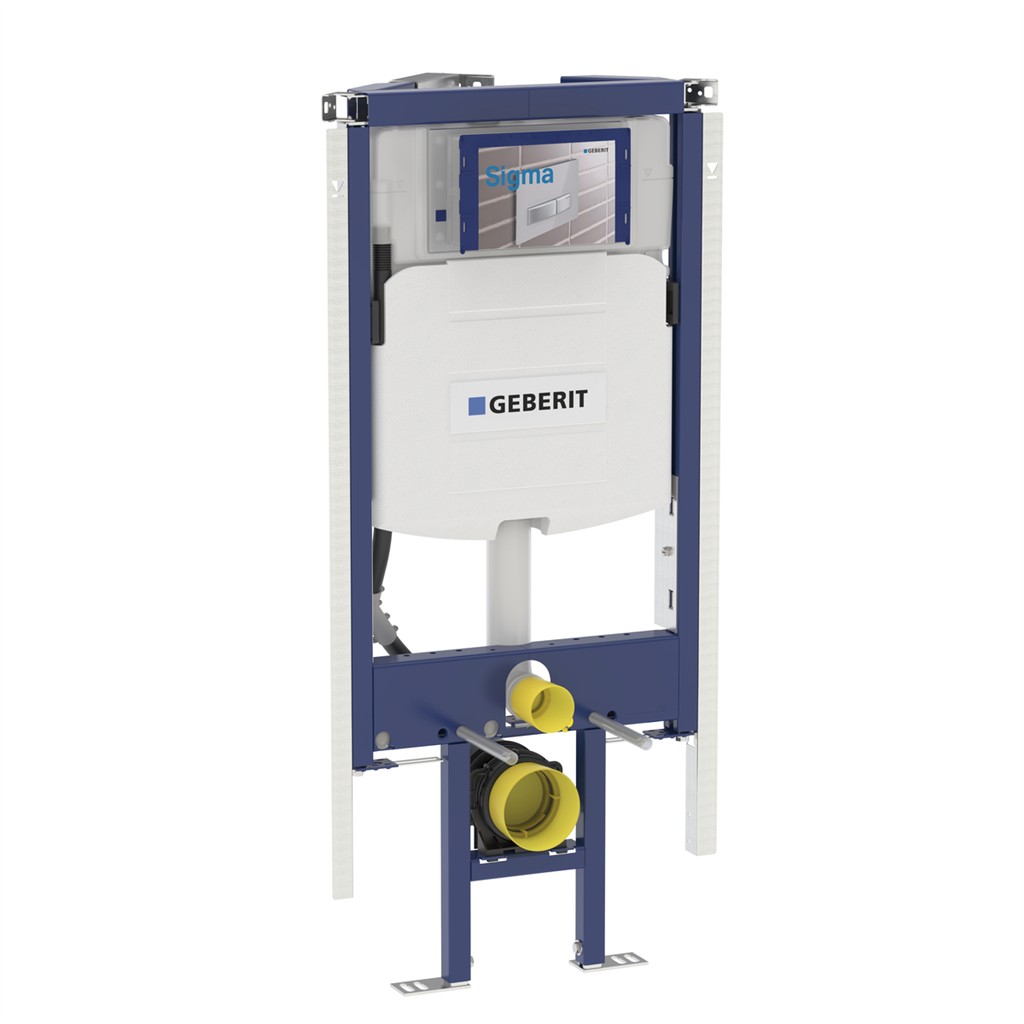

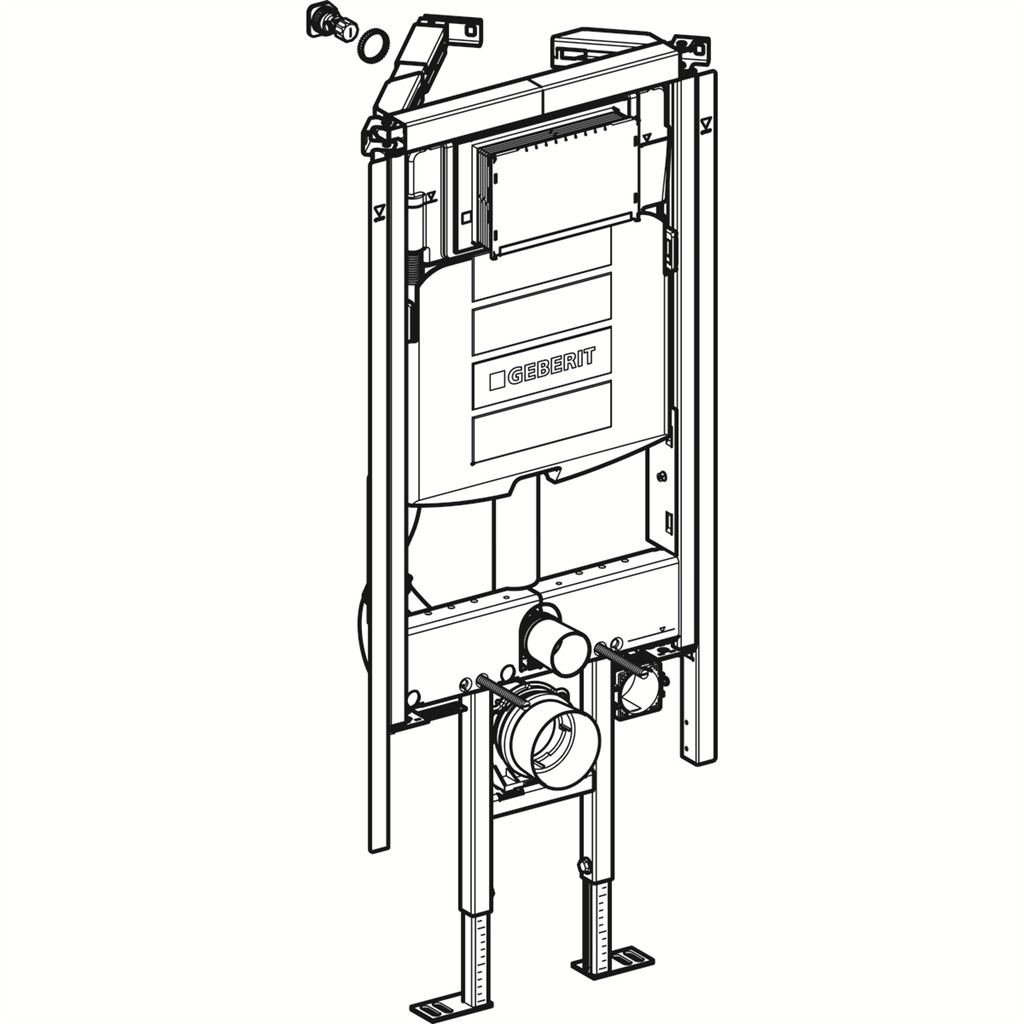

Geberit Duofix rohový pre WC, UP320 111.390.00.5
účel použitia
• Pre konštrukcia vykonávané suchým procesom
• K montáži do predstenových inštalácií čiastočne vysokých
alebo vysokých na výšku miestnosti
• K voľne stojace montáži s jednostrannou napojením na stenu
• Pre závesná WC s pripojovacími rozmermi podľa EN 33: 2011

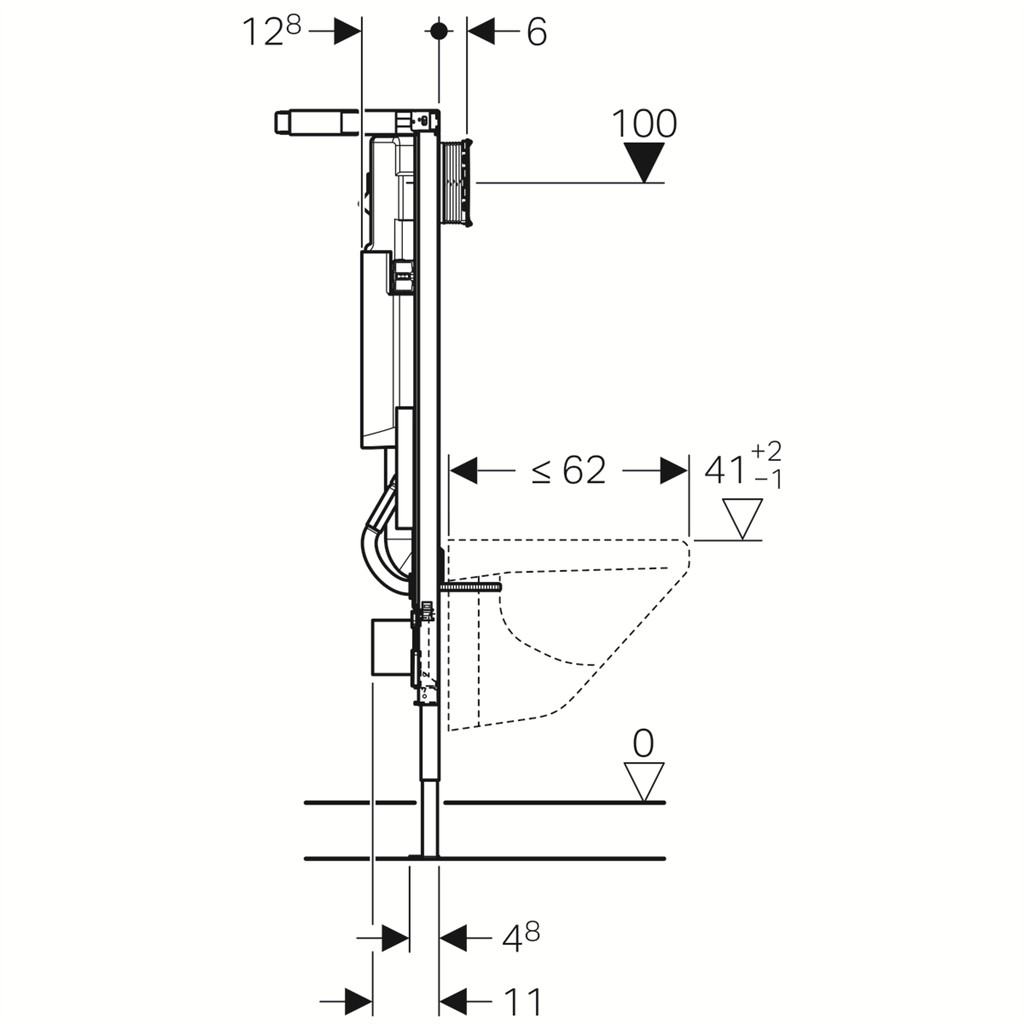

• Pre závesná WC s vyložením do 62 cm
• Pre 1 množstvo splachovanie, 2 množstvo splachovanie alebo
splachovanie Start / Stop
• Na hrúbky podlahy 0-20 cm
vlastnosti
• Samonosný rám s nanesenou práškovou farbou
• Upevnenie k stene variabilný 30 ° -60 °, obojstranne 10 cm
výsuvné
• Zabudované upevnenie opláštenie vpredu, hore a bočne
výsuvné

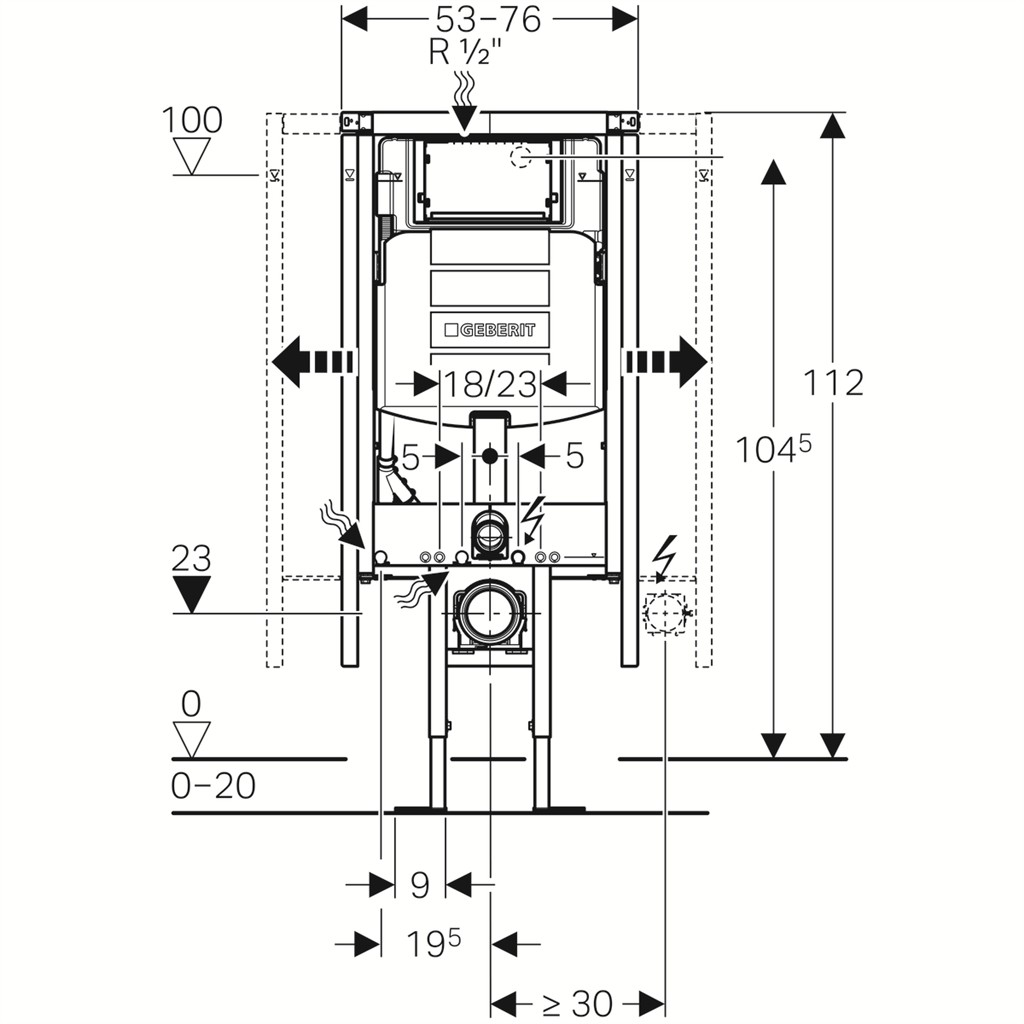

• Minimálne a maximálne rozmery pre základovú plochu: šírka =
56/76 cm, hĺbka = 28/38 cm, dĺžka ramena = 39,6 / 53,7 cm
• Rám vhodný pre WC keramiku s malou opornou plochou (u
obkladu steny odolného proti tlaku)
• Podpery pozinkované
• Podpery nastaviteľné 0-20 cm
• Podpera vsunutá pre bočnú deformáciu kanalizačného potrubia
• Pripojovacie rúrka na montáž bez náradia
• Upevnenie pripojovacie rúrky zvukovo izolované
• Splachovacia nádržka pod omietku s ovládaním spredu
• Splachovacia nádržka pod omietku izolovaná proti orosovaniu
• Pri nastavení z výroby je možné okamžité dodatočné spláchnutí
• Montážne a servisné práce na splachovacej nádržke pod omietku
bez náradia
• Prívod vody vzadu alebo hore uprostred
• Kryt pre hrubú montáž pre servisný otvor chráni pred vlhkosťou
a nečistotami
• Kryt pre hrubú montáž pre servisný otvor s možnosťou skrátenia
• Vybavený rúrkovou chráničkou pre prívodné potrubie na pripojenie
sprchovacích WC Geberit AquaClean
• S možnosťou upevnenia pre prívod elektriny
technické údaje
Tlak pri prietoku 10-1000 kPa
Maximálna teplota vody 25 ° C
Splachovacie množstvo, nastavenie vo výrobe 6 a 3 l
Veľké splachovacie množstvo, rozsah nastavenia 4.5 / 6 / 7.5 l
Malé splachovacie množstvo, rozsah nastavenia 3-4 l
Výpočtový prietok 0.11 l / s
Minimálny pretlak pre výpočtový prietok 50 kPa
obsah dodávky
• Prívod vody R 1/2 ", vhodný pre MF, s integrovaným rohovým
ventilom a ručným ovládacím kolieskom
• Kryt pre hrubú montáž pre servisný otvor
• Odpadové pripojovacia sada pre WC, o 90 mm
• Pripojovacie rúrka z PE-HD, o 90 mm
• Prechodka z PE-HD, o 90/110 mm
• 2 ochranné zátky
• 2 závitové tyče M12
• Krabica pod omietku pre prevŕtaný otvor o 68 mm, pre prívod
elektriny
• Upevňovací materiál
• Napojenie na jednostranné pripojenie na stene
(GT)
