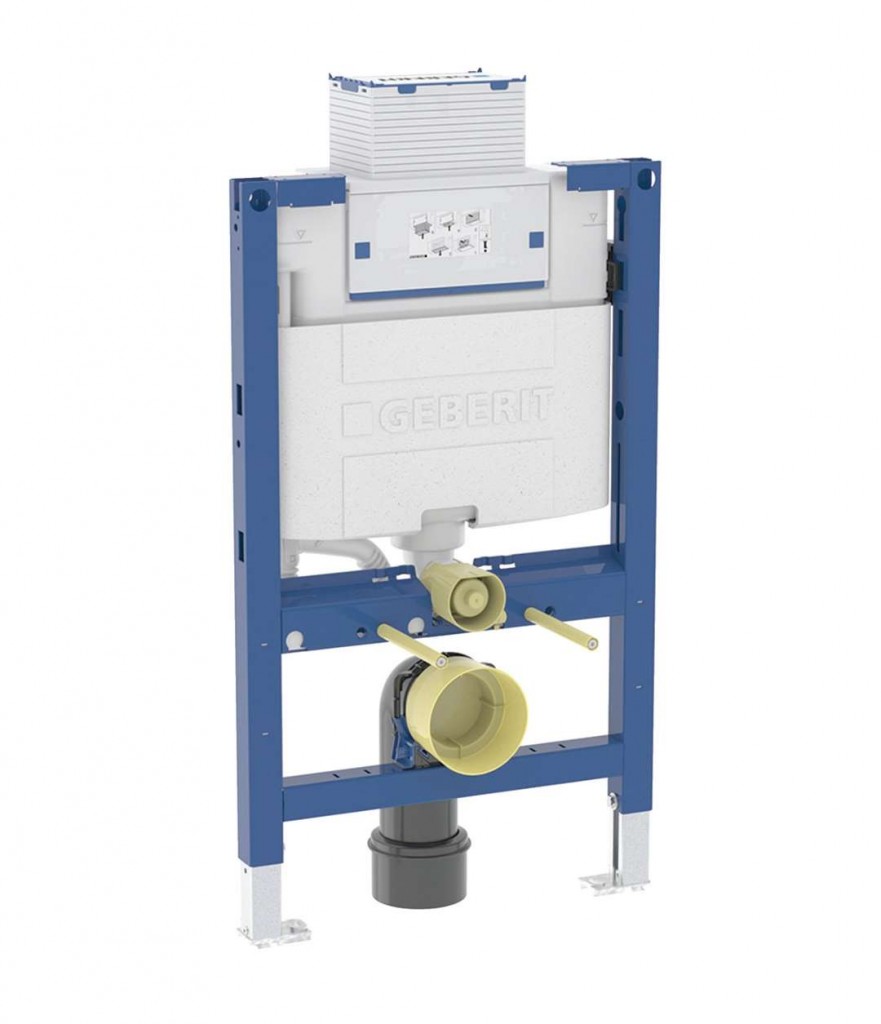

Montážny prvok Duofix pre závesné WC so splachovacou nádržkou pod omietku Omega 12 cm
Účel použitia
- Pre kovové a drevené stĺpikové steny
- Pre systémové steny Geberit Duofix
- Na montáž do čiastočne vysokých čelných stien
- Na hrúbky podlahy 0–25 cm
- Pre závesné WC
Vlastnosti
- Staticky samonosný rám, chránený proti korózii práškovým poťahom

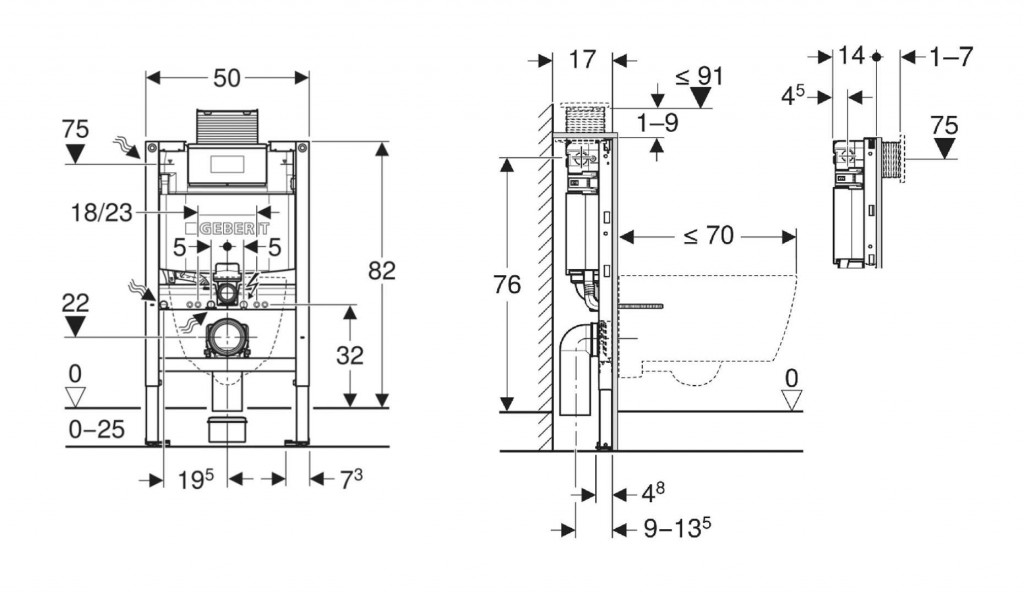

- Rám pre závesné WC s pripojovacími rozmermi podľa EN 33 a vyložením až 70 cm
- Rám s vŕtanými otvormi Ø 9 mm na upevnenie do drevenej konštrukcie
- Pätné dosky je možné otáčať, vhodné pre montáž do U profilov UW 50 a UW 75
- Pätné dosky je možné inštalovať do systémovej lišty Geberit Duofix bez náradia, bez ďalších komponentov
- Pozinkované podpery, chránené proti korózii, s protišmykovými vlastnosťami
- Pripojovacie koleno pre montáž bez náradia v rôznych hĺbkach, rozsah nastavenia 45 mm
- Splachovacia nádržka pod omietku Geberit Omega 12 cm, s izoláciou proti orosovaniu
- Na ovládanie zhora alebo spredu, vhodné pre 2 množstvo splachovania
- Pri nastavení z výroby je možné okamžité dodatočné spláchnutie
- Montážne a servisné práce na splachovacej nádržke pod omietku bez náradia
- Bočný prívod vody vľavo alebo vzadu vľavo
- Kryt pre hrubú montáž pre servisný otvor s možnosťou skrátenia, chráni pred vlhkosťou a nečistotami
- S rúrkovou chráničkou pre prívodné potrubie vody pre sprchovacie WC Geberit AquaClean a pre pripojovací kábel
- Možnosť upevnenia pre prívod elektriny a Power & Connect Box
Technické údaje
- Tlak pri prietoku 10–1000 kPa
- Teplota vody max. 25 °C
- Splachovacie množstvo, nastavenie vo výrobe 6/3 l
- Veľké splachovacie množstvo 4/4.5/6/7.5 l
- Malé splachovacie množstvo 2–4 l
- Prietok pri tlaku 3 bar 0.16 l/s
- Minimálny pretlak 10 kPa
- Výpočtový prietok 0.09 l/s
- Materiál Oceľ
Rozsah dodávky
- Prívod vody R 1/2", vhodný pre MasterFix a MeplaFix, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
- Kryt pre hrubú montáž pre servisný otvor
- Pripojovacia súprava pre WC, Ø 90 mm
- Pripojovacie koleno 90 ° z PE-HD, Ø 90 mm
- Prechodka z PE-HD, Ø 90/110 mm
- Upevňovací a ochranný materiál
- Neobsahuje ovládacie tlačidlo
Stavebná súprava na predstenovú montáž nie je súčasťou balenia - je potrebné objednať samostatne.
(GT)Parametry
| Kód | 111.003.00.2 |
|---|
