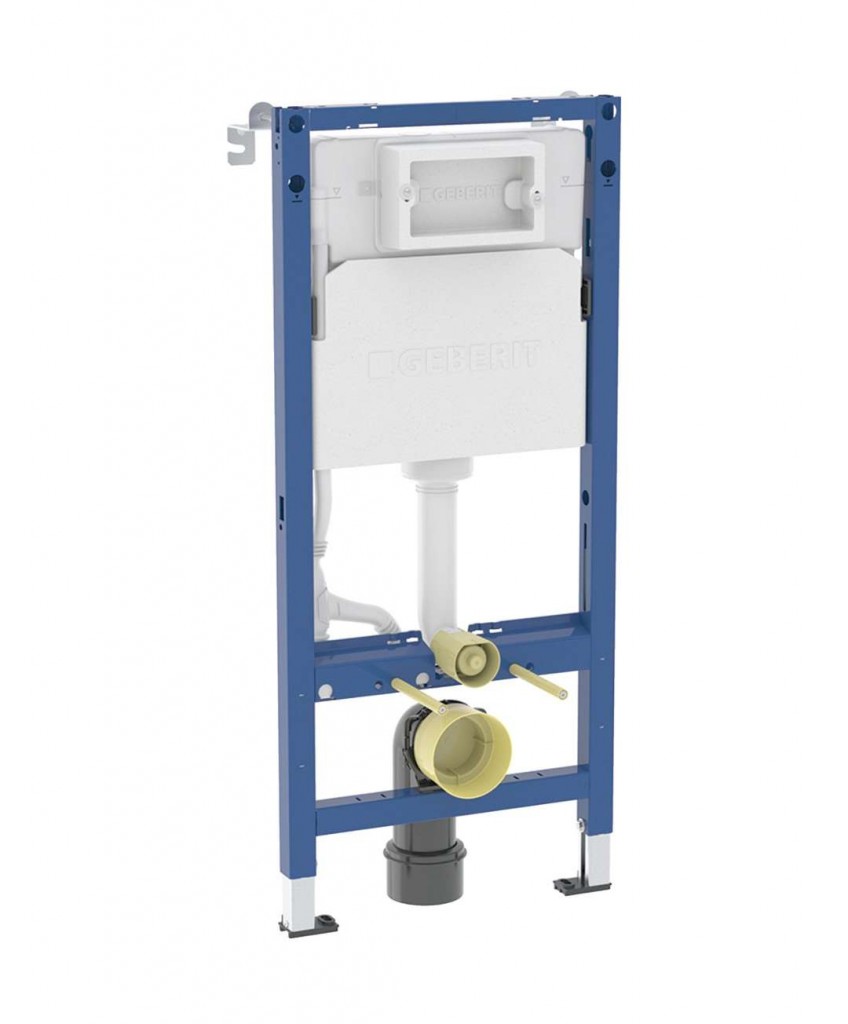

Montážny prvok Duofix pre závesné WC so splachovacou nádržkou pod omietku Delta 12 cm
Účel použitia
- na zabudovanie do predstenovej inštalácie na čiastočnú alebo celú výšku miestnosti pred masívnou stenou alebo stenou vykonávanou suchým procesom
- na hrúbku podlahy 0 - 20 cm
- pre ovládanie spredu
- pre ovládanie pomocou Geberit ovládacích tlačidiel Delta
- pre pripojenie Geberit AquaClean
- nevhodný na zabetónovanie
Vlastnosti
- geberit Delta splachovacia nádržka pod omietku 12 cm (UP100), ovládanie spredu
- samonosný rám s nanesenou práškovou farbou
- rám pre nástenné WC s pripojovacími rozmermi podľa EN 33 a presahom do 62 cm
- alternatívna montážna poloha pre nástenné kotvy
- podpery pozinkované
- hĺbka základnej dosky vhodná na inštaláciu do U-profilov UW 50
- pripojovacie koleno je možné namontovať bez použitia náradia
- splachovacia nádržka pod omietku izolovaná proti orosovaniu
- pre 1-činné, 2-činné alebo Štart/Stop splachovanie
- pri nastavení z výroby je možné okamžité dodatočné spláchnutie
- prípojka vody vzadu alebo hore uprostred
- vybavený rúrkovou chráničkou pre prívodné potrubie na pripojenie sprchovacích WC Geberit AquaClean
- s možnosťou upevnenia pre prívod elektriny
Technické informácie
- tlak pri prietoku: 10-1000 kPa
- maximálna teplota vody: 25 °C
- splachovacie množstvo, nastavenie vo výrobe: 6 a 3 l
- veľké splachovacie množstvo, rozsah nastavenia: 4/4.5/6/7.5 l
- malé splachovacie množstvo, rozsah nastavenia: 2-4 l
- výpočtový prietok: 0.09 l/s
- minimálny pretlak pre výpočtový prietok: 10 kPa
Rozsah dodávky
- prívod vody R 1/2", vhodný pre MF, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
- kryt pre hrubú montáž pre servisný otvor
- pripojovacia súprava pre WC, Ø 90 mm
- pripojovacie koleno 90° z PE-HD, Ø 90 mm
- prechodka z PE-HD, Ø 90/110 mm
- 2x dištančné skrutky
- 2x nástenné kotvy
- upevňovací materiál
(GT)
Parametry
| Kód | 458.103.00.2 |
|---|
