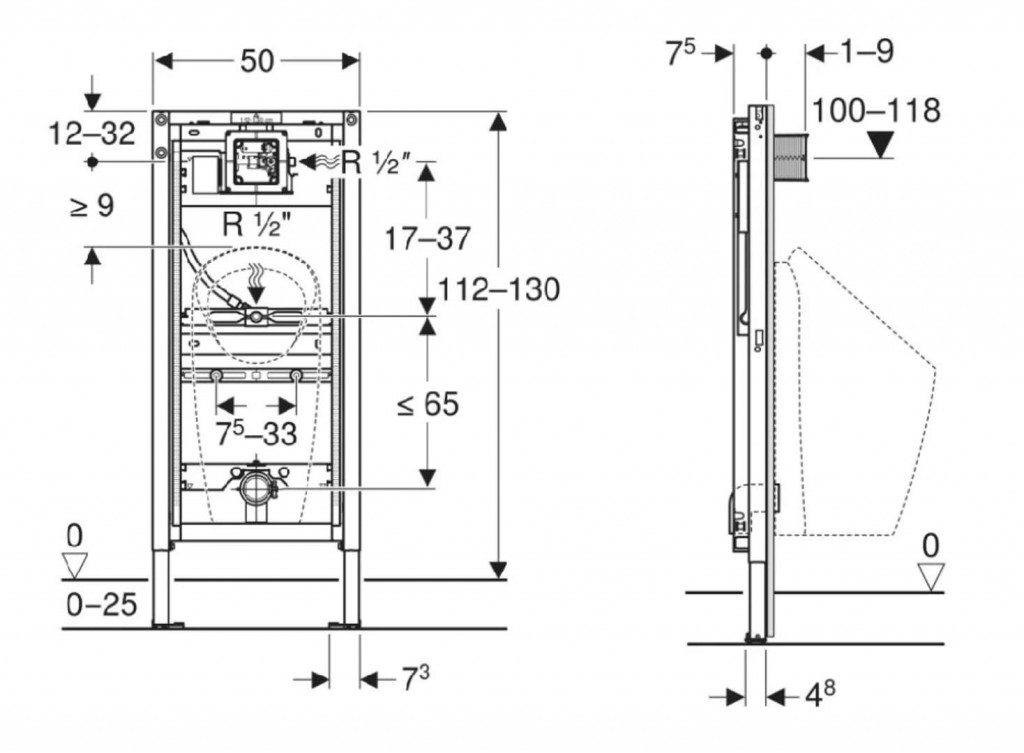

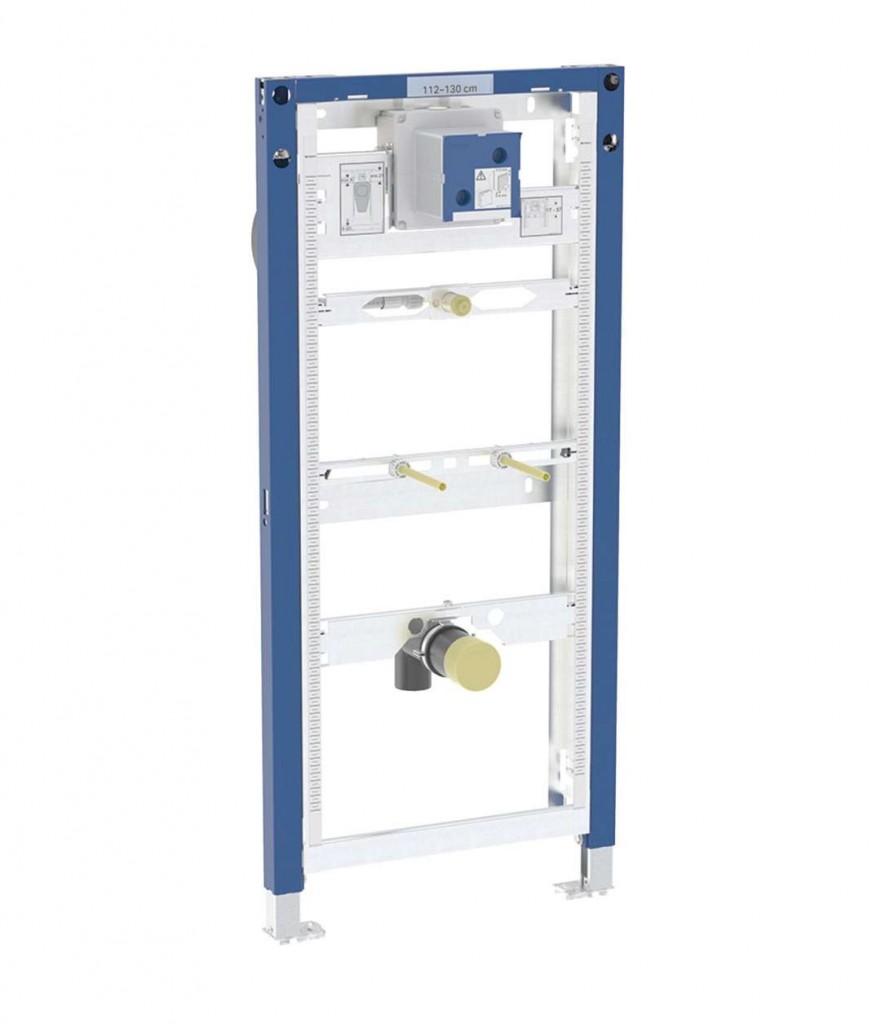

Montážny prvok Duofix pre pisoár, stavebná výška 112–130 cm, univerzálna, pre ostrekovaciu hlavicu
Účel použitia
- pre kovové a drevené stĺpikové steny
- pre systémové steny Geberit Duofix
- na montáž do čelných stien čiastočne vysokých alebo vysokých na výšku miestnosti
- na montáž do deliacich stien vysokých na výšku miestnosti
- na hrúbky podlahy 0–25 cm
- na montáž pisoárov
- pre pisoáre Preda
- pre pisoáre Selva
- pre pisoáre Tamina
- pre pisoáre Narva
- pre inštaláciu ovládania pisoárov Geberit
Vlastnosti
- staticky samonosný rám, chránený proti korózii práškovým poťahom
- s výsuvnou doskou na bočné upevnenie nad montážnym prvkom na kovové alebo drevené profily alebo na systémové stojiny Geberit Duofix
- alternatívna montážna poloha pre nástenné kotvy
- pätné dosky je možné otáčať, vhodné pre montáž do U profilov UW 50 a UW 75
- pätné dosky je možné inštalovať do systémovej lišty Geberit Duofix bez náradia, bez ďalších komponentov
- pozinkované podpery, chránené proti korózii, s protišmykovými vlastnosťami
- výška prvku prispôsobiteľná pisoáru, 112–130 cm
- pozície pre pripojenie pisoáru Preda nastavené
- univerzálna krabica pod omietku na ovládanie splachovania pisoárov Geberit
- svorka na pripojenie elektriny pre prívod elektriny v krabici pod omietku
- prívod vody vpravo na krabici pod omietku
- prívod vody vhodný pre MasterFix a MeplaFix
- nástenka na montáž bez náradia
- predinštalovaný uzatvárací ventil s reguláciou
- so zabudovanou rúrkovou chráničkou na vyplachovanie potrubia
- kryt pre hrubú montáž pre servisný otvor 10,5 x 10,5 cm s možnosťou skrátenia bez náradia
- prívodná hadica ohýbateľná
- prívodná hadica s vedením na zabránenie stojacej vode
- upevnenie pre prívod Rp 1/2" výškovo a stranovo nastaviteľné
- upevnenie pre pripojovacie koleno výškovo nastaviteľné a zvukovo izolované
- upevnenie pisoárov M8, nastaviteľná na šírku a výšku
- priečne nosníky s označením stredu, nastaviteľné bez náradia
- značenie pozícií pre pripojenie pisoáru Preda a Selva
- dodatočné upevnenie pre pisoár s príslušenstvom možné
Technické informácie
- rozsah tlaku vody 0.1–0.8 MPa
- maximálny skúšobný tlak vody 1.6 MPa
- maximálny skúšobný tlak vzduchu / inertného plynu 0.3 MPa
- maximálna prevádzková teplota vody 30 °C
- prietok pri tlaku 0.1 MPa s obmedzovačom prietoku 0,18 l/s
- prietok pri tlaku 0.1 MPa bez obmedzovača prietoku 0.3 l/s
Rozsah dodávky
- pripojovacie koleno R 1/2
- kryt pre hrubú montáž s vekom
- redukované odpadové koleno PE-HD, Ø 63 mm na Ø 50 mm
- tesnenie Ø 57/50 mm
- zápachová uzávierka pre pisoár Ø 50 mm, s tesnením k pisoáru
- upevňovací a ochranný materiál
Súprava pre predstenovú montáž nie je súčasťou dodávky, treba objednať zvlášť
(GT)Parametry
| Kód | 111.676.00.2 |
|---|
