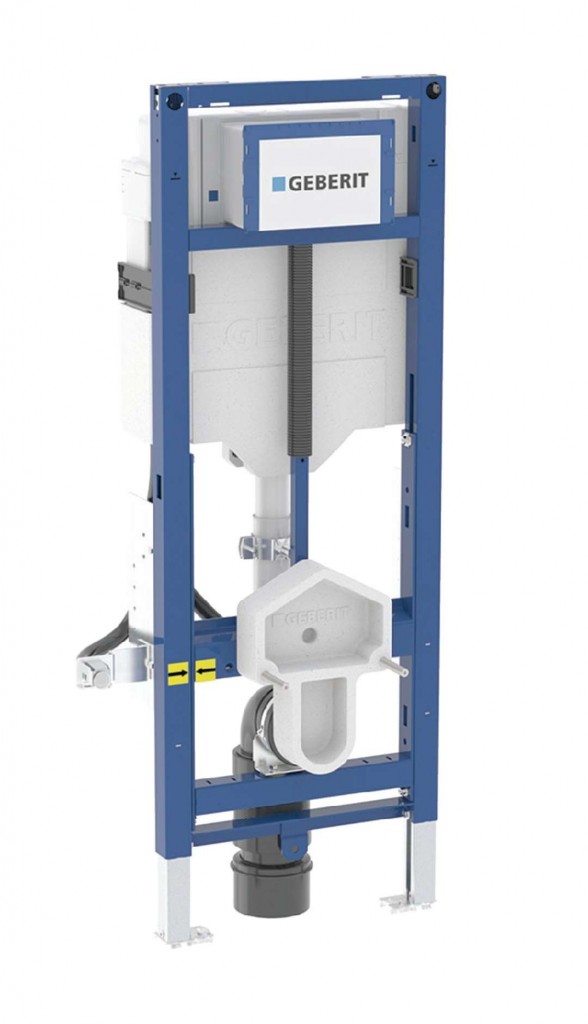

Inštalačný prvok Duofix pre závesné WC, so splachovacou nádržkou pod omietku Sigma 12 cm
Účel použitia
- Pre kovové a drevené stĺpikové steny
- Pre systémové steny Geberit Duofix
- Na montáž do čelných stien čiastočne vysokých alebo vysokých na výšku miestnosti
- Na montáž do deliacich stien vysokých na výšku miestnosti
- Vhodný pre bezbariérové stavby
- Na hrúbky podlahy 0–25 cm
- Pre závesné WC so vzdialenosťou upevnenia 18 cm
- Nevhodné pre ovládacie tlačidlá Sigma60
Vlastnosti
- Staticky samonosný rám, chránený proti korózii práškovým poťahom
- Rám pre závesné WC s pripojovacími rozmermi podľa EN 33 a vyložením až 70 cm
- Redukovaná šírka rámu pre umiestnenie podpier vedľa inštalačného prvku
- WC keramika v hotovej kúpeľni dodatočne výškovo nastaviteľná, 41–49 cm od hotovej podlahy
- S výsuvnou doskou na bočné upevnenie nad montážnym prvkom na kovové alebo drevené profily alebo na systémové stojiny Geberit Duofix
- Pätné dosky je možné otáčať, vhodné pre montáž do U profilov UW 50 a UW 75
- Pätné dosky je možné inštalovať do systémovej lišty Geberit Duofix bez náradia, bez ďalších komponentov
- Pozinkované podpery, chránené proti korózii, s protišmykovými vlastnosťami
- Pripojovacie koleno výsuvné
- Pripojovacie koleno inštalovateľné zvisle alebo vodorovne na inštalačnom prvku
- Splachovacia nádržka pod omietku Geberit Sigma 12 cm, s izoláciou proti orosovaniu
- Na ovládanie spredu, vhodné pre 1 množstvo splachovania, 2 množstvo splachovania a splachovania Štart/Stop
- Pri nastavení z výroby je možné okamžité dodatočné spláchnutie
- Montážne a servisné práce na splachovacej nádržke pod omietku bez náradia
- Prívod vody vzadu alebo hore uprostred
- Kryt pre hrubú montáž pre servisný otvor s možnosťou skrátenia, chráni pred vlhkosťou a nečistotami
- S rúrkovou chráničkou pre prívodné potrubie vody pre sprchovacie WC Geberit AquaClean alebo pre pripojovací kábel
- Upevnenie pre prípojku elektriny
Technické údaje
- Tlak pri prietoku 10–1000 kPa
- Teplota vody max. 25 °C
- Splachovacie množstvo, nastavenie vo výrobe 6/3 l
- Veľké splachovacie množstvo 4/4.5/6/7.5 l
- Malé splachovacie množstvo 2–4 l
- Prietok pri tlaku 3 bar 0.16 l/s
- Minimálny pretlak 10 kPa
- Výpočtový prietok 0.09 l/s
- Materiál Oceľ
Rozsah dodávky
- Prívod vody R 1/2", vhodný pre MasterFix a MeplaFix, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
- Kryt pre hrubú montáž pre servisný otvor
- Pripojovacia súprava pre WC, Ø 90 mm
- Pripojovacie koleno 90 ° z PE-HD, Ø 90 mm
- Prechodka z PE-HD, Ø 90/110 mm
- Kryt pre hrubú montáž pre rozsah nastavenia splachovacieho kolena a pripojovacieho kolena
- Upevňovací a ochranný materiál
(GT)
Parametry
| Kód | 111.396.00.6 |
|---|
