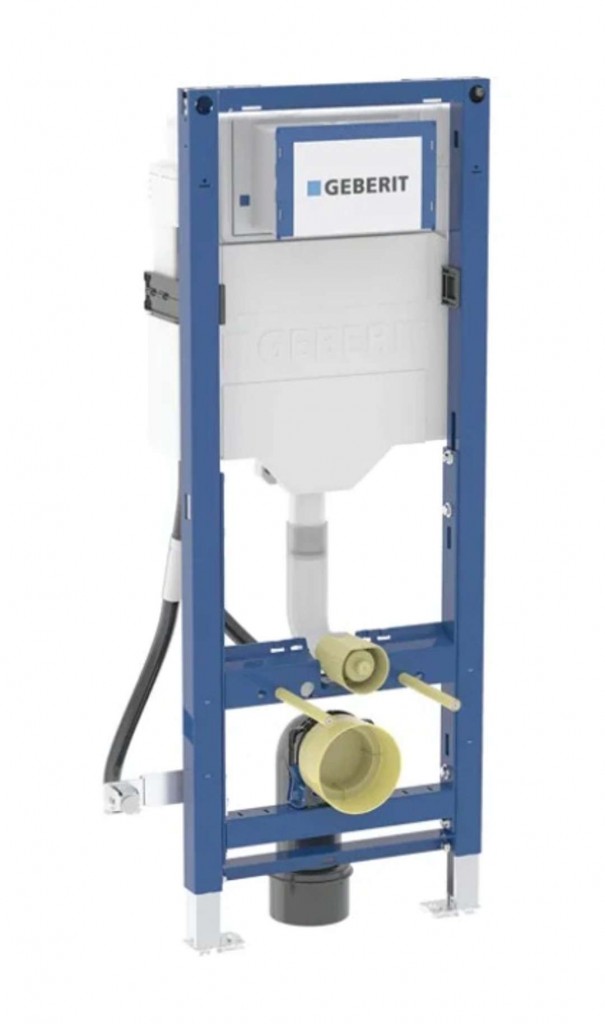

Inštalačný prvok Duofix pre závesné WC, so splachovacou nádržkou pod omietku Sigma 12 cm
Účel použitia
- Pre kovové a drevené stĺpikové steny
- Pre systémové steny Geberit Duofix
- Na montáž do čelných stien čiastočne vysokých alebo vysokých na výšku miestnosti
- Na montáž do deliacich stien vysokých na výšku miestnosti
- Vhodný pre bezbariérové stavby
- Na hrúbky podlahy 0–25 cm
- Pre závesné WC
Vlastnosti
- Staticky samonosný rám, chránený proti korózii práškovým poťahom

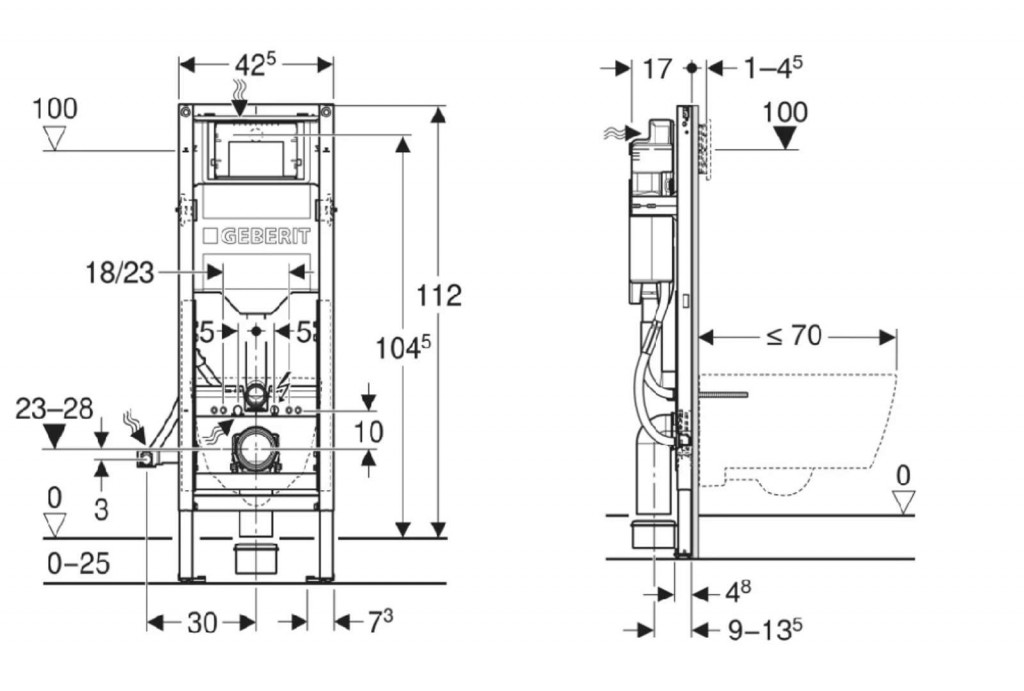

- Rám pre závesné WC s pripojovacími rozmermi podľa EN 33 a vyložením až 70 cm
- Montážna výška WC nastaviteľná vo fáze hrubej stavby, 41–46 cm
- Redukovaná šírka rámu pre umiestnenie podpier vedľa inštalačného prvku
- S výsuvnou doskou na bočné upevnenie nad montážnym prvkom na kovové alebo drevené profily alebo na systémové stojiny Geberit Duofix
- Pätné dosky je možné otáčať, vhodné pre montáž do U profilov UW 50 a UW 75
- Pätné dosky je možné inštalovať do systémovej lišty Geberit Duofix bez náradia, bez ďalších komponentov
- Pozinkované podpery, chránené proti korózii, s protišmykovými vlastnosťami
- Pripojovacie koleno pre montáž bez náradia v rôznych hĺbkach, rozsah nastavenia 45 mm
- Splachovacia nádržka pod omietku Geberit Sigma 12 cm, s izoláciou proti orosovaniu
- Na ovládanie spredu, vhodné pre 1 množstvo splachovania, 2 množstvo splachovania a splachovania Štart/Stop
- Pri nastavení z výroby je možné okamžité dodatočné spláchnutie
- Montážne a servisné práce na splachovacej nádržke pod omietku bez náradia
- Prívod vody vzadu alebo hore uprostred
- Kryt pre hrubú montáž pre servisný otvor s možnosťou skrátenia, chráni pred vlhkosťou a nečistotami
- S rúrkovou chráničkou pre prívodné potrubie vody pre sprchovacie WC Geberit AquaClean alebo pre pripojovací kábel
- Možnosť upevnenia pre prívod elektriny a Power & Connect Box
Technické údaje
- Tlak pri prietoku: 10-1000 kPa
- Maximálna teplota vody: 25 °C
- Splachovacie množstvo: 6 a 3 l (nastavenie vo výrobe)
- Veľké splachovacie množstvo, rozsah nastavenia 4/4,5/6/7,5 l
- Malé splachovacie množstvo, rozsah nastavenia: 3-4 l
- Výpočtový prietok: 0.09 l/s
- Minimálny pretlak pre výpočtový prietok: 10 kPa
Obsah dodávky
- Prívod vody R 1/2", vhodný pre MF, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
- Kryt pre hrubú montáž pre servisný otvor
- Pripojovacia súprava pre WC, Ø 90 mm
- Pripojovacie koleno 90 ° z PE-HD, Ø 90 mm
- Prechodka z PE-HD, Ø 90/110 mm
- Upevňovací a ochranný materiál
- Bez ovládacieho tlačidla
Stavebná súprava pre predstenovú montáž nie je súčasťou balenia, je treba objednať samostatne
(GT)Parametry
| Kód | 111.350.00.6 |
|---|
