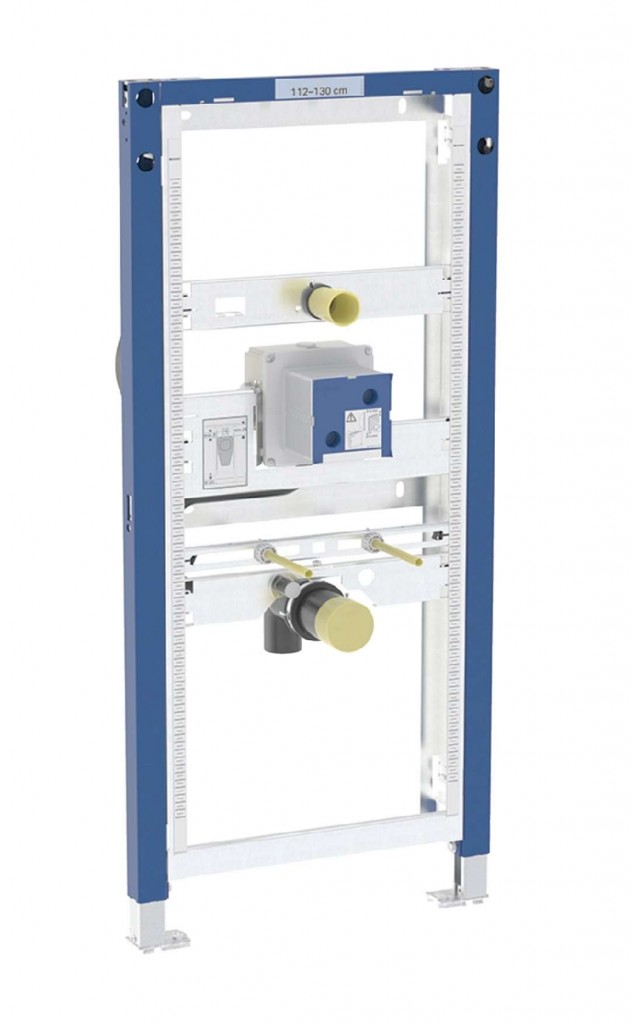

Inštalačný univerzálny prvok Duofix pre pisoár, pre skryté ovládanie splachovania pisoárov Basic
Účel použitia
- Pre kovové a drevené stĺpikové steny
- Pre systémové steny Geberit Duofix
- Na montáž do čelných stien čiastočne vysokých alebo vysokých na výšku miestnosti
- Na montáž do deliacich stien vysokých na výšku miestnosti
- Na hrúbky podlahy 0–25 cm
- Na ovládanie splachovania pisoárov Geberit so skrytou montážou, odolný proti vandalom
- Na montáž pisoárov
Vlastnosti
- Staticky samonosný rám, chránený proti korózii práškovým poťahom
- S výsuvnou doskou na bočné upevnenie nad montážnym prvkom na kovové alebo drevené profily alebo na systémové stojiny Geberit Duofix
- Alternatívna montážna poloha pre nástenné kotvy
- Pätné dosky je možné otáčať, vhodné pre montáž do U profilov UW 50 a UW 75
- Pätné dosky je možné inštalovať do systémovej lišty Geberit Duofix bez náradia, bez ďalších komponentov
- Pozinkované podpery, chránené proti korózii, s protišmykovými vlastnosťami

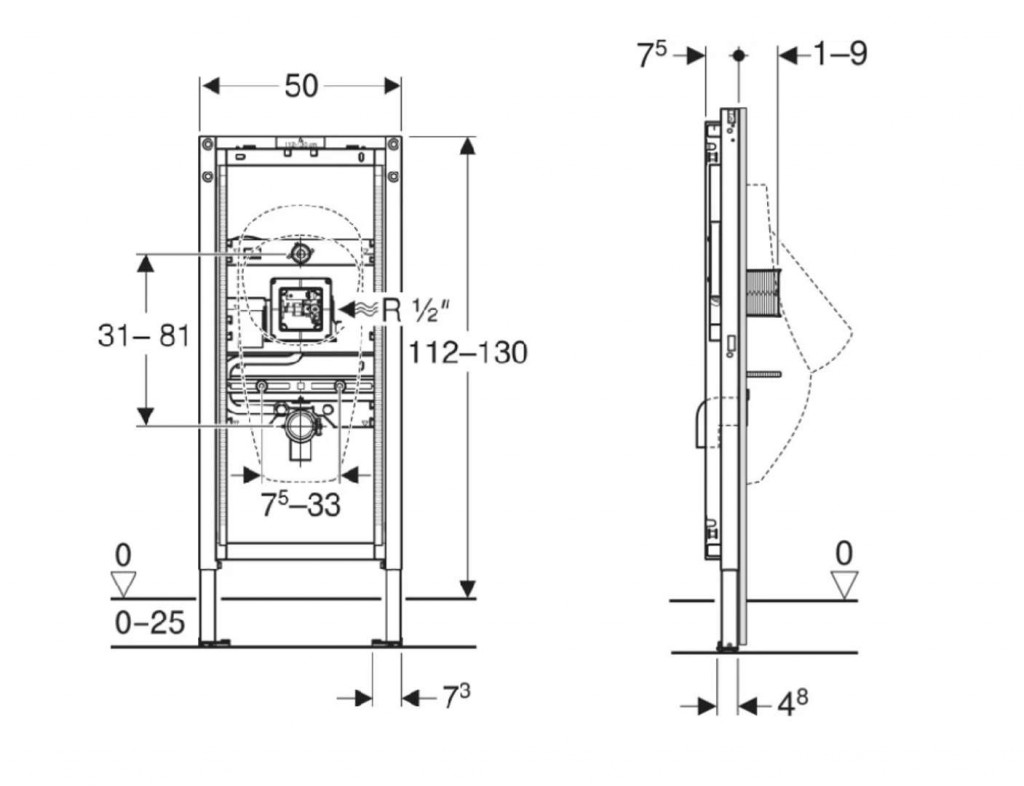

- Výška prvku prispôsobiteľná pisoáru, 112–130 cm
- Univerzálna krabica pod omietku na ovládanie splachovania pisoárov Geberit
- Svorka na pripojenie elektriny pre prívod elektriny v krabici pod omietku
- Prívod vody vpravo na krabici pod omietku
- Prívod vody vhodný pre MasterFix a MeplaFix
- Nástenka na montáž bez náradia
- Predinštalovaný uzatvárací ventil s reguláciou
- So zabudovanou rúrkovou chráničkou na vyplachovanie potrubia
- Kryt servisného otvoru za pisoárom
- Kryt pre hrubú montáž pre servisný otvor 10,5 x 10,5 cm s možnosťou skrátenia bez náradia
- Ohýbateľná prívodná hadica s vedením a zabudovaným spätným ventilom
- Vybavený trubkovou chráničkou pre pripojenie senzora k zápachovej uzávierke ovládanie splachovania pisoárov
- Upevnenie pre prívod Ø 32 mm výškovo nastaviteľné
- Upevnenie pre pripojovacie koleno výškovo nastaviteľné a zvukovo izolované
- Upevnenie pisoárov M8, nastaviteľná na šírku a výšku
- Priečne nosníky s označením stredu, nastaviteľné bez náradia
- Dodatočné upevnenie pre pisoár s príslušenstvom možné
- S príslušenstvom prestaviteľné na pisoáre s ostrekovacou hlavicou
Technické údaje
- Tlak pri prietoku 100–800 kPa
- Skúšobný tlak vody max. 1600 kPa
- Skúšobný tlak vzduch / inertný plyn max.300 kPa
- Teplota vody max. 30 °C
- Prietok pri tlaku 1 bar bez obmedzovača prietoku 0.3 l/s
- Prietok pri tlaku 1 bar s obmedzovačom prietoku 0.24 l/s
- Materiál Oceľ
Rozsah dodávky
- Nástenka R 1/2"
- Kryt pre hrubú montáž s vekom
- Pripojovacie koleno z PE-HD, Ø 50 / 63 mm
- Upevňovací a ochranný materiál
Stavebná súprava pre predstenovú montáž nie je súčasťou balenia - je treba objednať samostatne
(GT)Parametry
| Kód | 111.689.00.2 |
|---|
