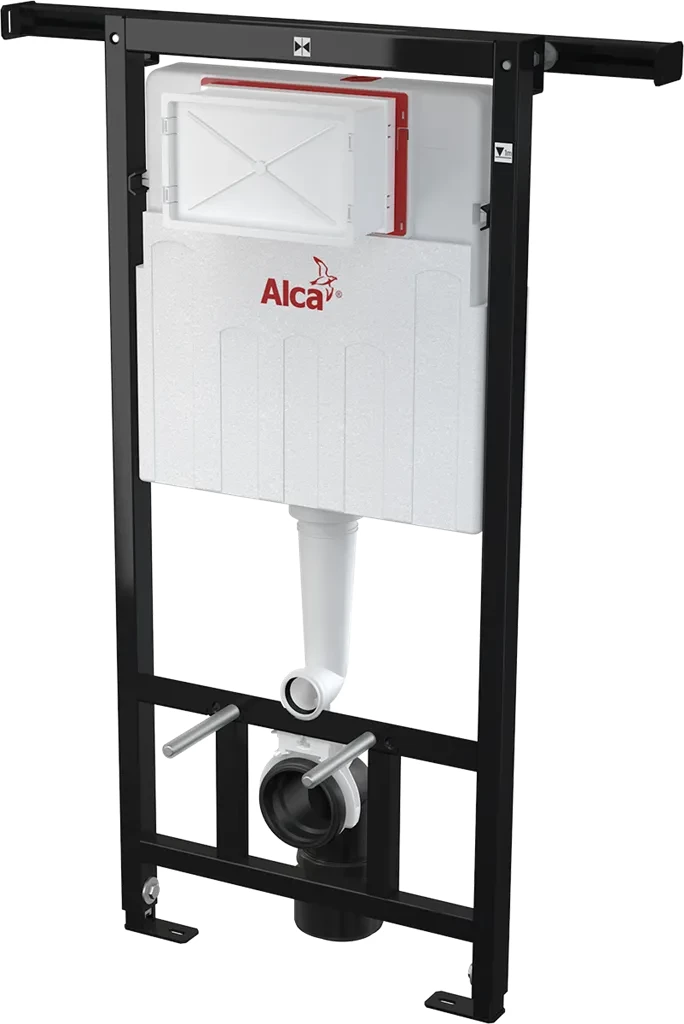

Alcadrain modul do jadra AM102 / 1120 pre suchú inštaláciu výška 1,2m s vhadzovacou tabliet P169
Tento inovovaný predstenový inštalačný systém ALCA s kódovým označením AM102 / 1120 Jádromodul nahrádza modelový rad A102 / 1200 Jádromodul. Inštalácia týchto systému je teraz rýchlejšie a k ich montáži vám teraz postačí len jeden kľúč.
Teraz vrátane rámčeku P169 pre vhadzovanie tabliet
použitie:
Pre závesné WC
Pre rekonštrukcie bytových jadier
Pre inštaláciu medzi dve steny
Pre inštaláciu do drevostavieb
Pre hrúbku podláh 0-200 mm
Pre montáž závesného WC s pripojovacou roztečou 180 mm alebo 230 mm
normy:
STN EN 14124, STN EN 14055
Technické parametre:
Pripojenie vody zozadu alebo zhora montážnymi otvormi: G1 / 2 "
Funkčný rozsah tlaku vody: 0,05 - 0,8 MPa
Odporúčaný rozsah tlaku vody: 0,3 - 0,5 MPa
Veľké spláchnutie: 6 - 9 l
Malé spláchnutie: 2,5 - 3,5 l
Štandardné nastavenie veľkého spláchnutí: 6 l
Štandardné nastavenie malého spláchnutia: 3 l
Hygienická rezerva: 3 l
Objem vody v nádržke: 9 l
Záťažová skúška: 400 kg
vlastnosti:
Nastaviteľné kotviace výsuvné nohy s brzdou v rozmedzí 0-200 mm
Viditeľné označenie nivelácie a stredové rysky
Posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0-93 mm
Rohový ventil s možnosťou na napojenia na potrubný systém Mepla
Zaťaženie prenáša do bočných stien rozperná traverza nastaviteľná v rozsahu 830-1200 mm
Nainštalovaný systém sa zaklopia sadrokartónovými doskami a nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky
Konštrukcia polystyrénové izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
Príprava na pripojenie držiaku s DG1 / 2 "prechodom pre Dosky a spŕšky
Duálny splachovanie nezávisle nastaviteľné s hygienickou rezervou
Možnosť zabudovania oddialeného alebo senzorového splachovanie
Kompatibilný so všetkými ovládacími tlačidlami Alcadrain
Nádržka je vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
Prívod vody zozadu / zhora uprostred
Servisné práce bez použitia náradia
Kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt
Montážna hĺbka nastaviteľná v rozmedzí 20-95 mm
Stavebná hĺbka 125 mm
Materiál nosnej konštrukcie: kov ošetrený práškovou farbou
Rozsah dodávky:
Nádrž s napúšťací a vypúšťací armatúru
Samonosný rám s rozpernou traverzou pre kotvenie medzi steny 830-1200 mm
Nákrutka 1/2 "pre pripojenie vody s integrovaným rohovým ventilom Schell 1/2" -3/8 "
Fixačné set: vrut priemer 8 × 60 - 4 ks, hmoždinka priemer 12 - 4 ks
Skrutka mechanizmu 2 ks
Fixačný set pre uchytenie WC misy: závitová tyč M12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matica - 2 ks, chránička závitu - 2 ks
Koleno odpadu HT 90/90 polyetylén, PE-HD
Redukcia odpadu HT 90/110 polyetylén, PE + HD
Tesnenie prívodu, vývodka polypropylén, vrapovej vložka
Tesnenie odpadu, prepojka polypropylén, tesnenia prepojky
Sada inštalačných krytiek pre ochranu pripojovacích otvorov pri montáži systému
Kryt servisného otvoru dvojdielny, jednoducho zkrátitelný
(GT)
Parametry
| Kód | AM102/1120 |
|---|
